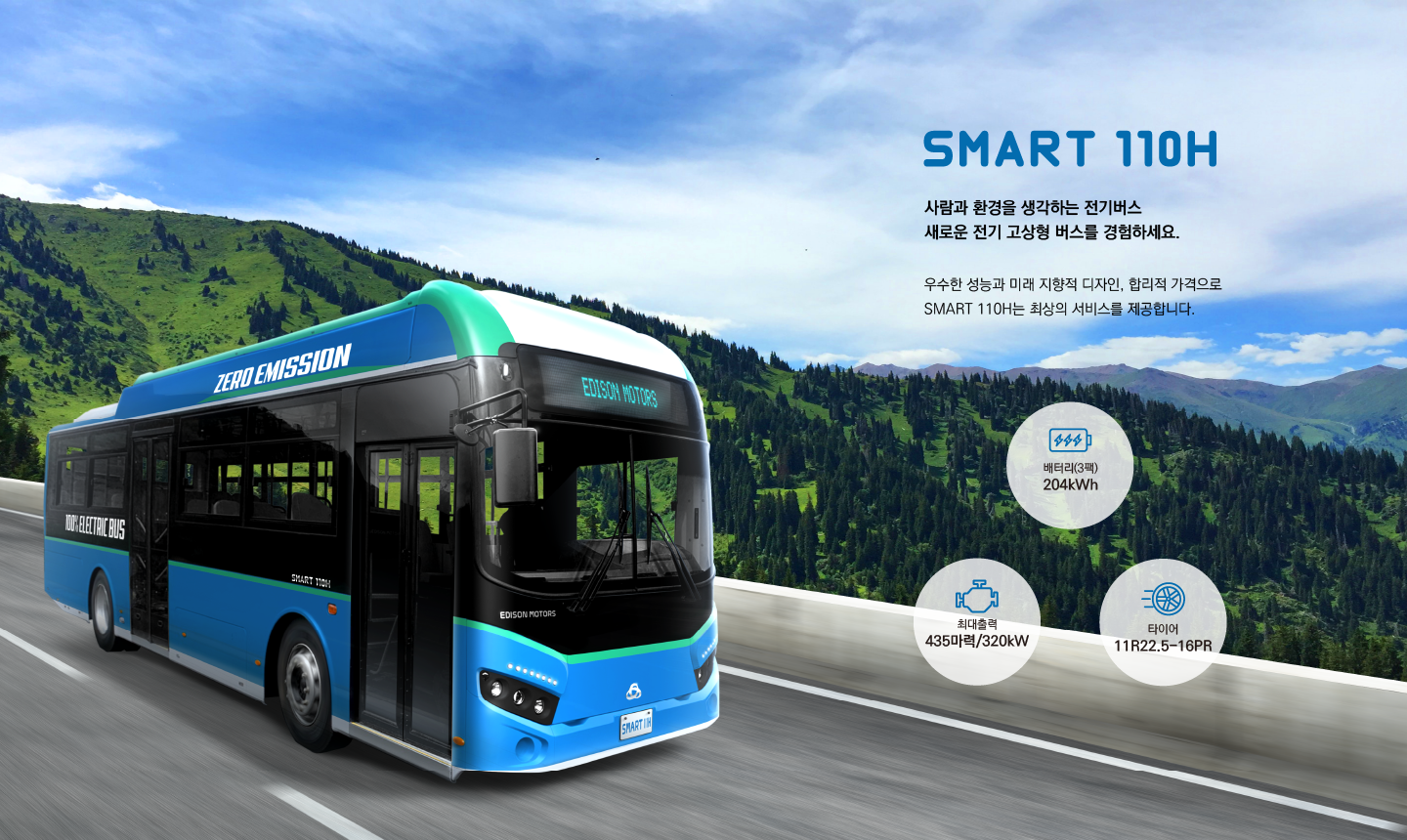

사람과 환경을 생각하는 친환경 전기버스 SMART 110H.
에디슨모터스는 세계 최고 수준의 우수한 성능과
미래 지향적인 디자인을 더한
최고 품질의 환경친화적인 전기자동차를 제작합니다.

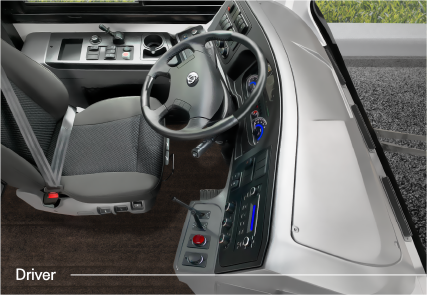

Driver
레그룸 확장과 신규 인체공학 트랜드 적용으로
운전자의 편의성과 안전성을 강조하였습니다.

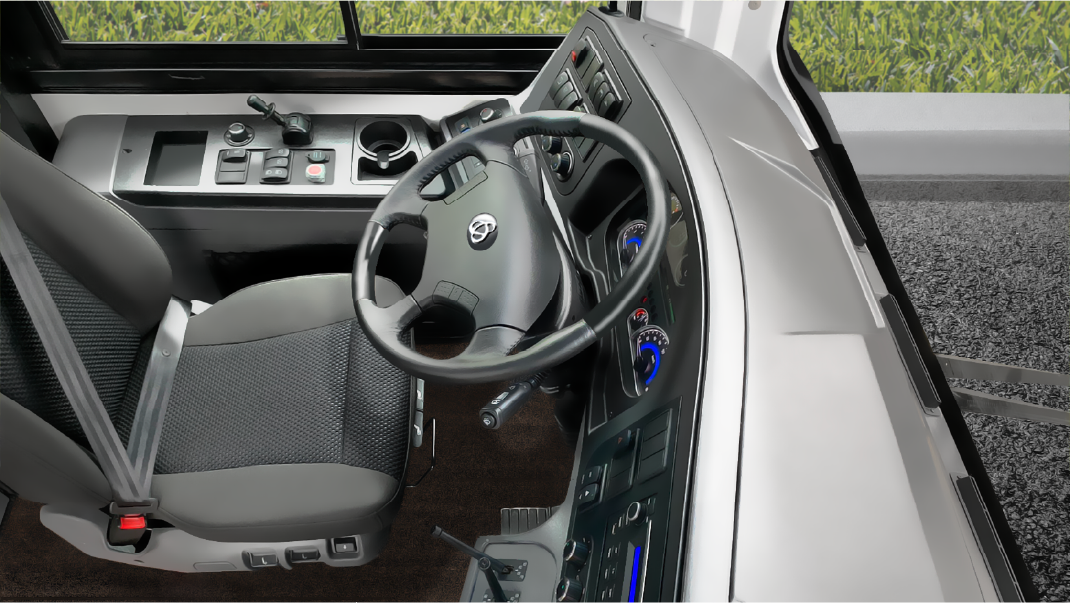

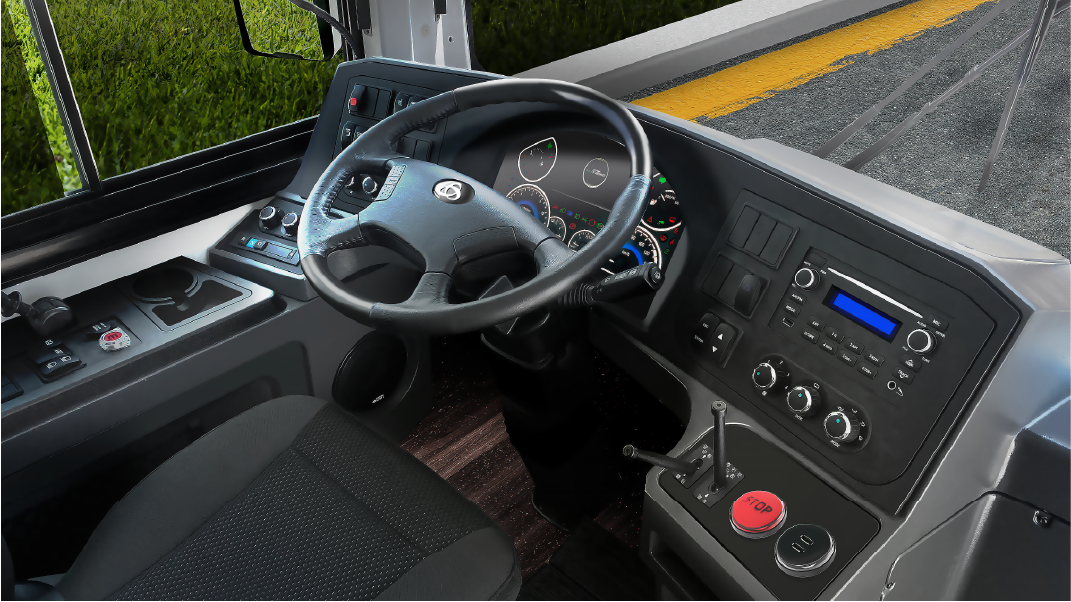

Driver System
운전자의 편의성을 강조한 디자인과
인체공학적 신규 레이아웃을
적용한 대쉬보드 탑재
모니터링 시스템 내장 메타클러스터
7인치 LCD 디스플레이 적용
모니터링시스템 내장 메타클러스터
7inch LCD Display / 차량 실시간 운행정보 관제
조작 인지성과 그립감을
동시에 고려한 도어레버
Leg Room
운전석 레그룸 확장 / 신규 인터페이스
장시간 운행 시 불편함을 덜어내기 위해
운전자의 다리를 편하게 해 줄
공간을 확보했습니다.
고급 우드그레인 적용 스티어링 휠
신규 콜버튼과 USB포트 적용

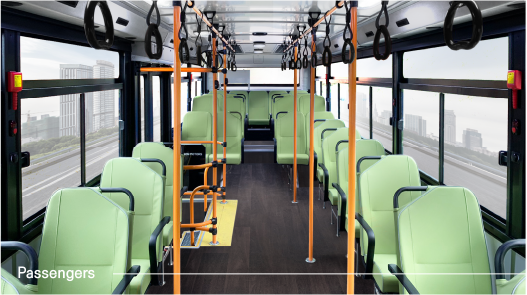

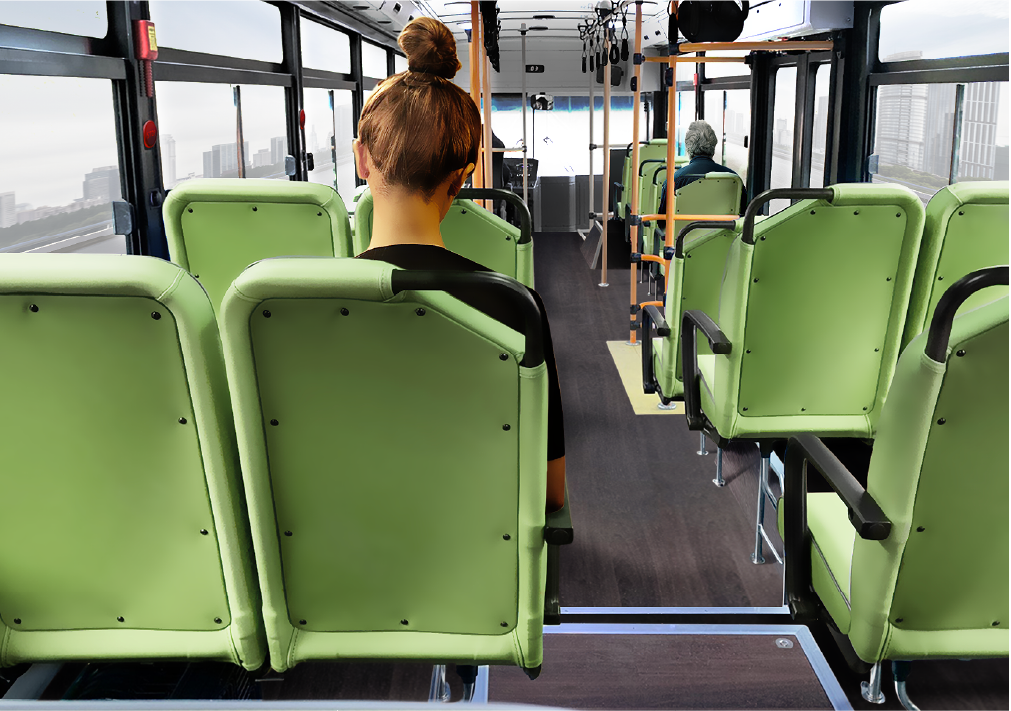

Green Comfort
for
Passengers
승객의 안전과 편안함을 최적으로 설계한
SMART 110H의 편의 장치들을 누리시기 바랍니다.
SMART 110H의 조용한 실내와 함께
운전자, 승객 모두를 만족시키는 편의 장치를 경험해보세요.
대쉬보드 콜부저 / USB 충전포트
신규 콜부저
매립형 USB 충전포트
핸드레일
LED 실내등
승·하차등

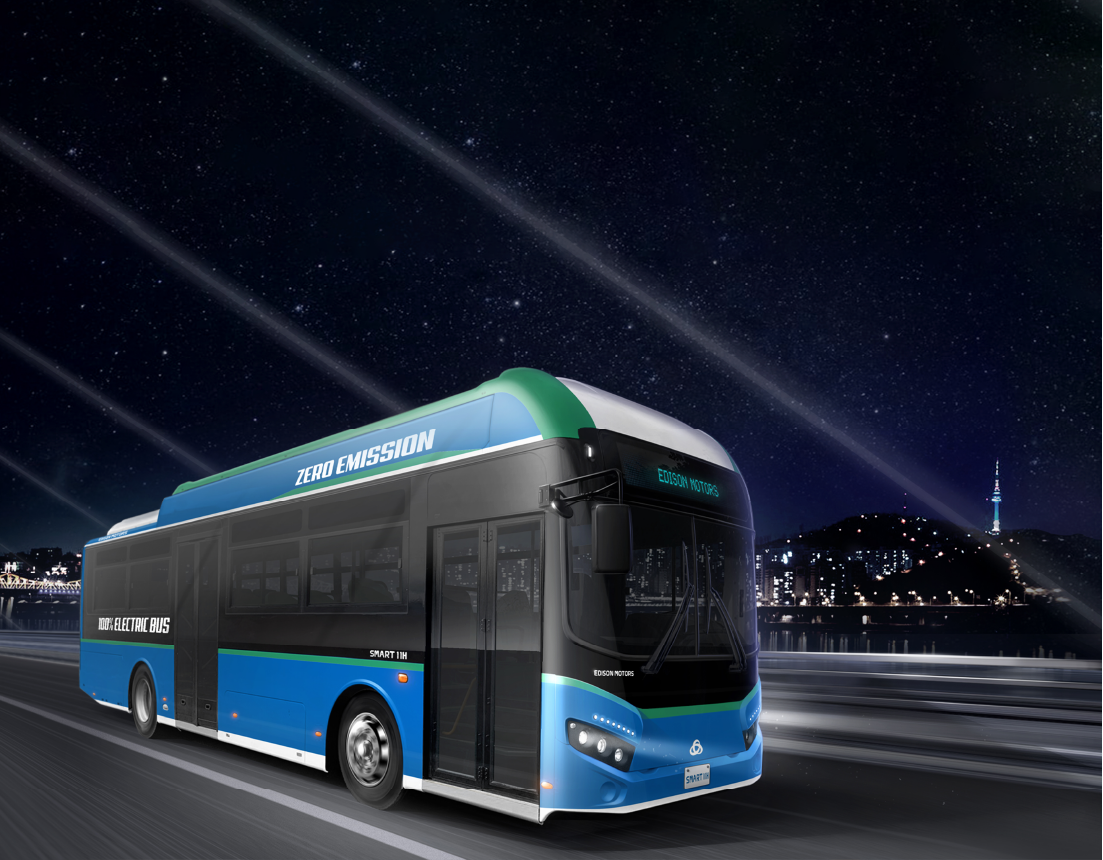

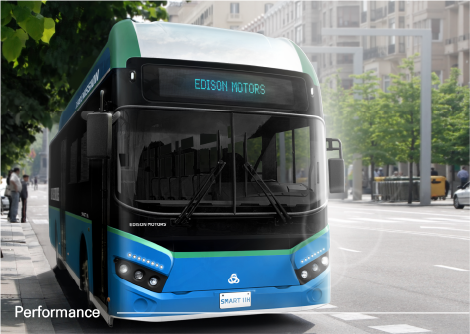

Performance
Green-Tech for Tomorrow
동급 최대 출력의 고효율 영구자석 모터로 구동하는
배출가스 ZERO 친환경 플러그인 전기버스 시스템
320kW PM 모터
SMART 110H은 435마력 320kW
PM모터를 채용하여
CNG 버스 대비
1.5배의 Power를 자랑합니다.
ZF Front·Rear Axle

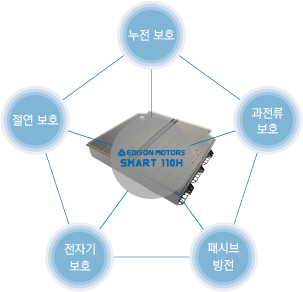

Smart BMS
스마트 배터리 팩
3세대 Smart BMS Management
Bettery Smart Management
1. 전압, 전류, 온도측정
2. Smart Balancing
3. Smart SOC, SOH 측정
4. Reinforced Functional Safety
5. Smart Battery Management
스마트 관리
3세대 Smart BMS는
차량의 운용 패턴 분석과 배터리의 상태 데이터에 기반한 스마트 알고리즘을 통하여
배터리 성능 유지 및 사용 수명을 획기적으로 향상 시킨 배터리 관리 시스템입니다.
고에너지 리튬이온 배터리 팩
204kWh(3pack)

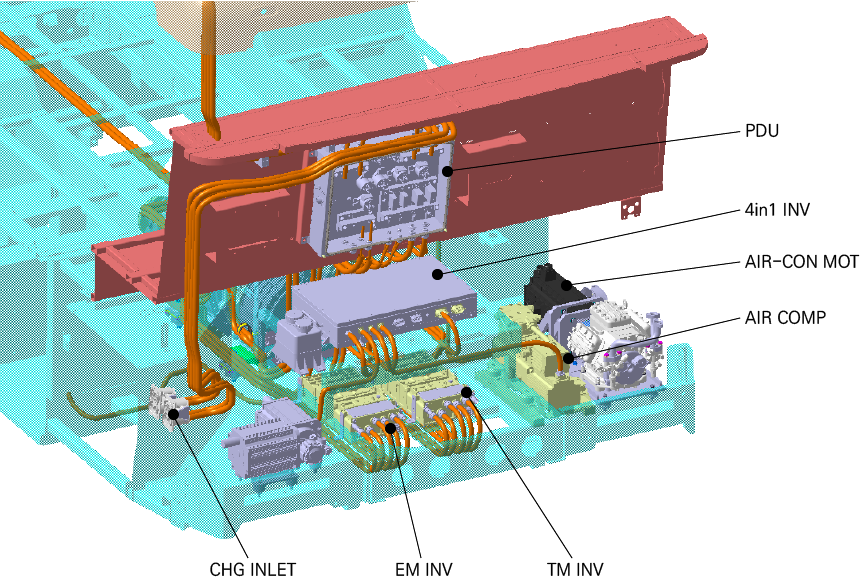

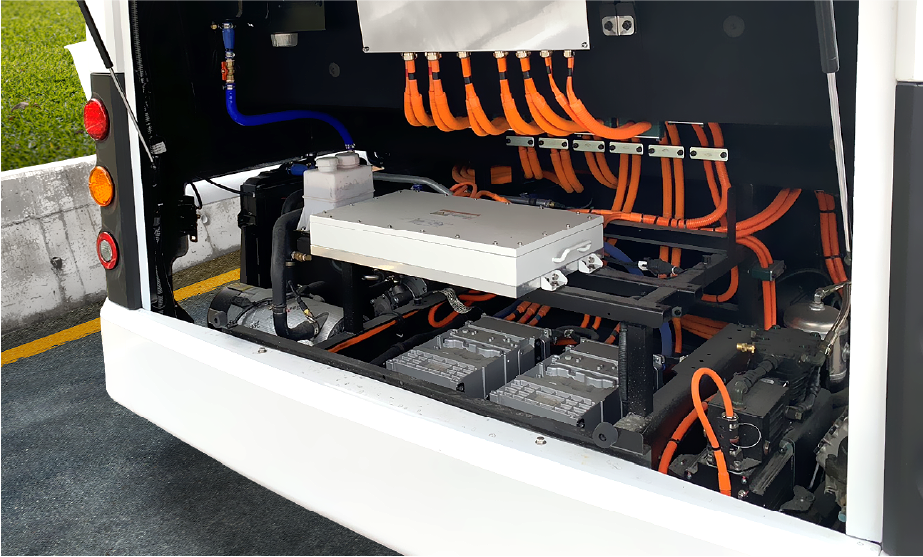

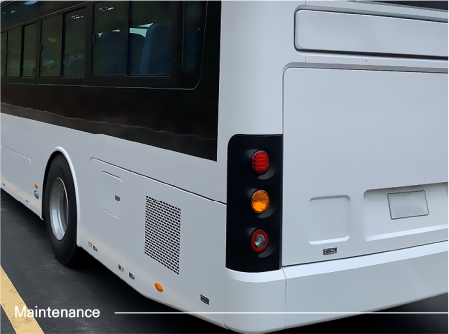

Maintenance
Maintain
접근성이 용이한 전장부품 배치 레이아웃 확보로
EV Room의 접근성을 개선하고 정비성을 향상시켰습니다
4 in 1 Inverter
에어 / 에어컨 / 스티어링 / LDC
무-급유 타입 에어컴프레셔
4 in 1 인버터와 함께 무-급유 타입 에어컴프레셔의
적용으로 소모 전력을 최소화하고
사용자의 유지보수 비용 절감과 정비성이 향상되었습니다.
4 in 1 인버터
무-급유 타입 에어컴프레셔

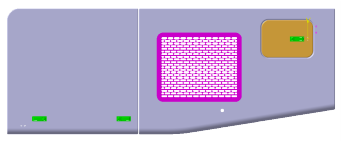

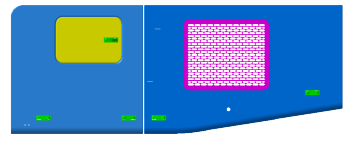

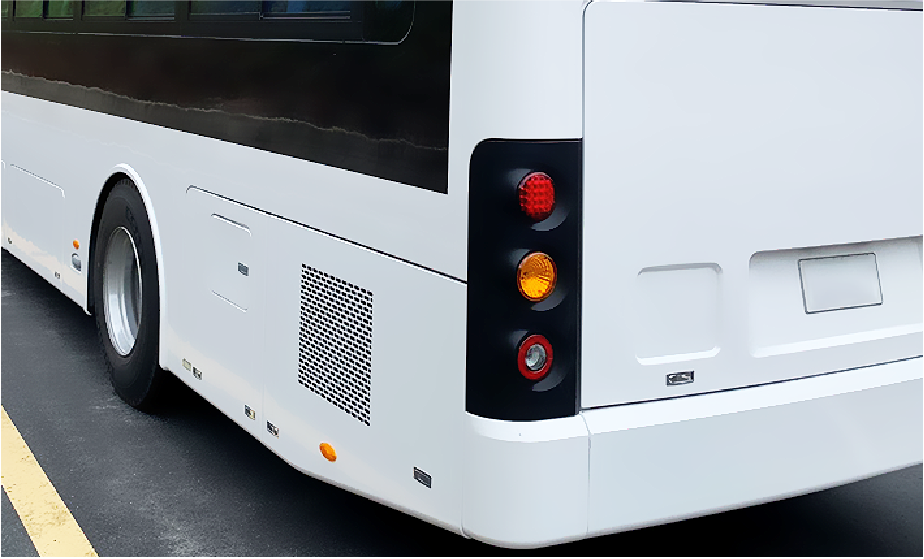

Charging port
충전구 위치 변경
접근성이 용이한 SIDE-REAR부 위치에 충전구를 적용하여
운수업체 범용 충전기 사용 시 접근이 용이하고,
충전 시 편의성이 개선되었습니다.
기존 위치
변경 위치

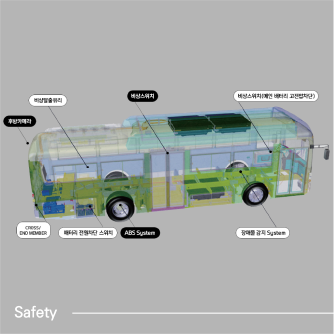

Safety

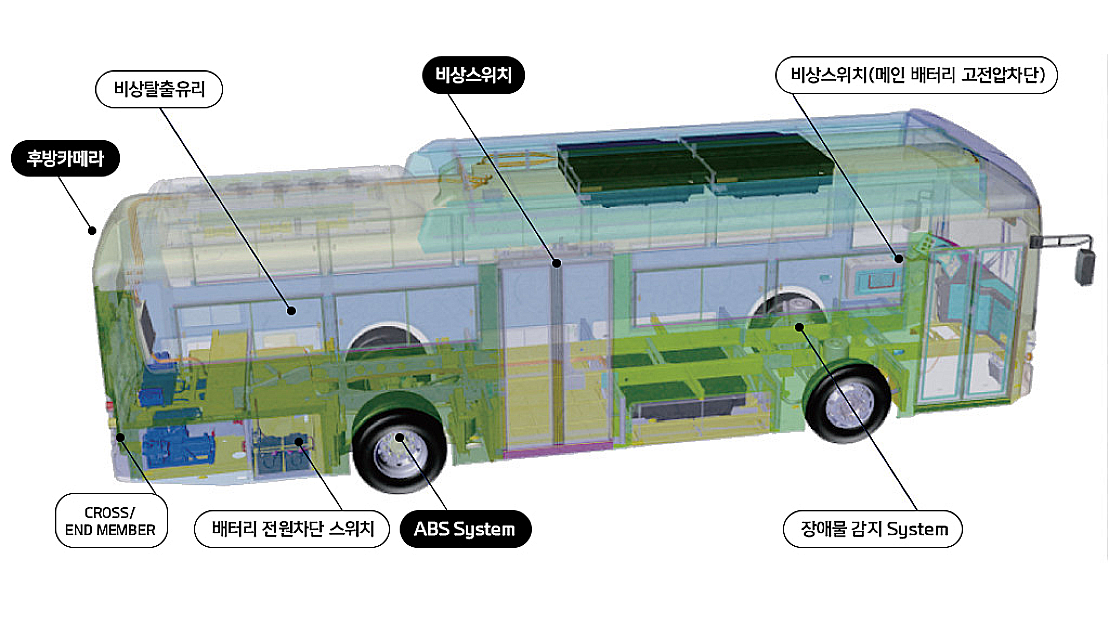

Vehicle Safety System
철저히 검증된 안전 설계가 적용된 SMART 110H.
승객의 안전을 최우선으로 한 동급 최고의 친환경 전기고상버스입니다.

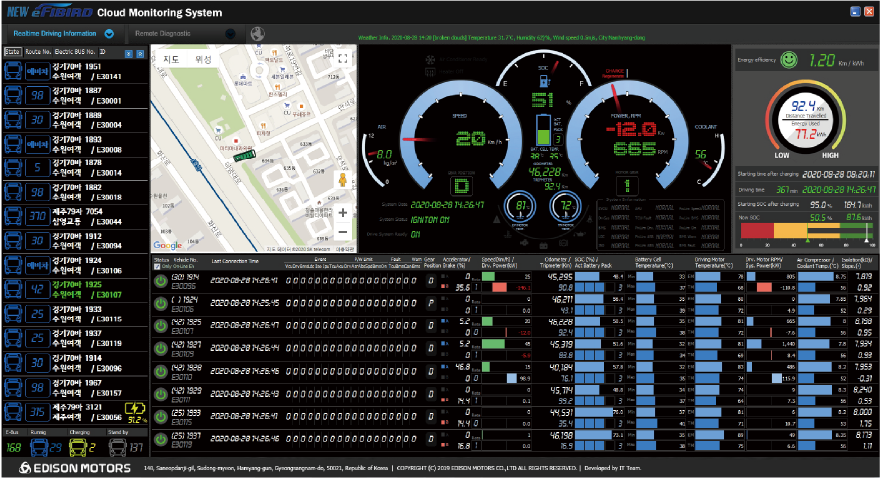

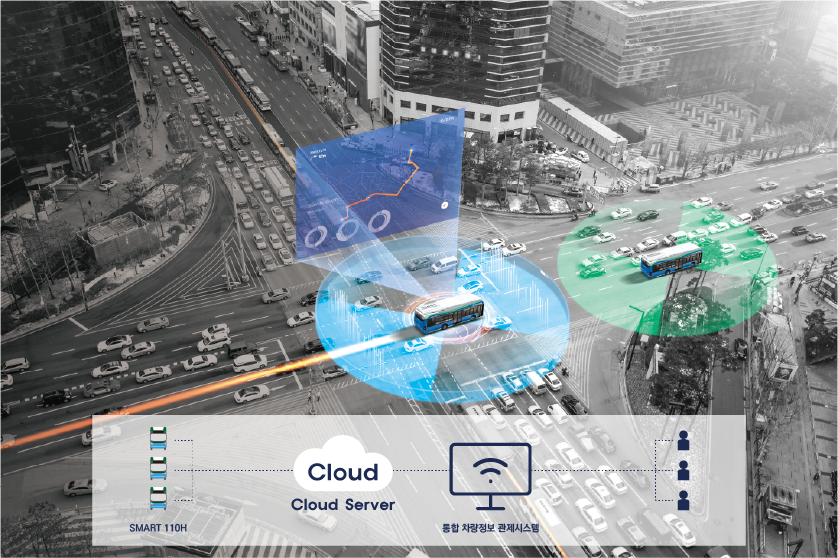

Cloud Technology for Electric Bus
Cloud Platform
클라우드 기반의 실시간 원격 모니터링 시스템을 탑재하여 출고후 지속적인 기능 강화 및 관리와 Before Service를 지원합니다.
통합 차량정보 관제시스템 화면

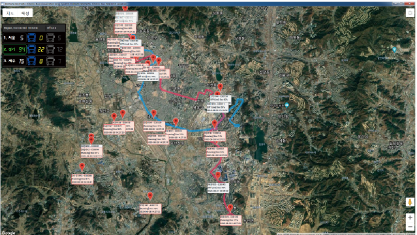

차량 운행경로 관제시스템 화면

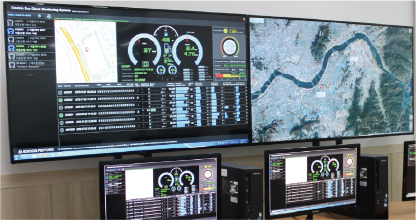

통합관제실 Big Data 관리
TMS(Total Management System)
* OPTION 사양 선택 시
지능형 충전기 |
1. 실시간 충전시간 모니터링 |
2. 전압, 전류량 모니터링 |
|
3. 충전량 모니터링 |
|
4. 기타 충전 정보 모니터링 |
차량정보 |
1. 배터리 사용 이력 저장 |
2. 전압, 차량 주행 패턴 분석 |
|
3. 배터리 상태 분석 |
|
4. Smart SOC, SOH Algorithm |
|
5. 고장 징후 사전 인지 및 대응 |
|
6. 원격 Update 및 점검 |

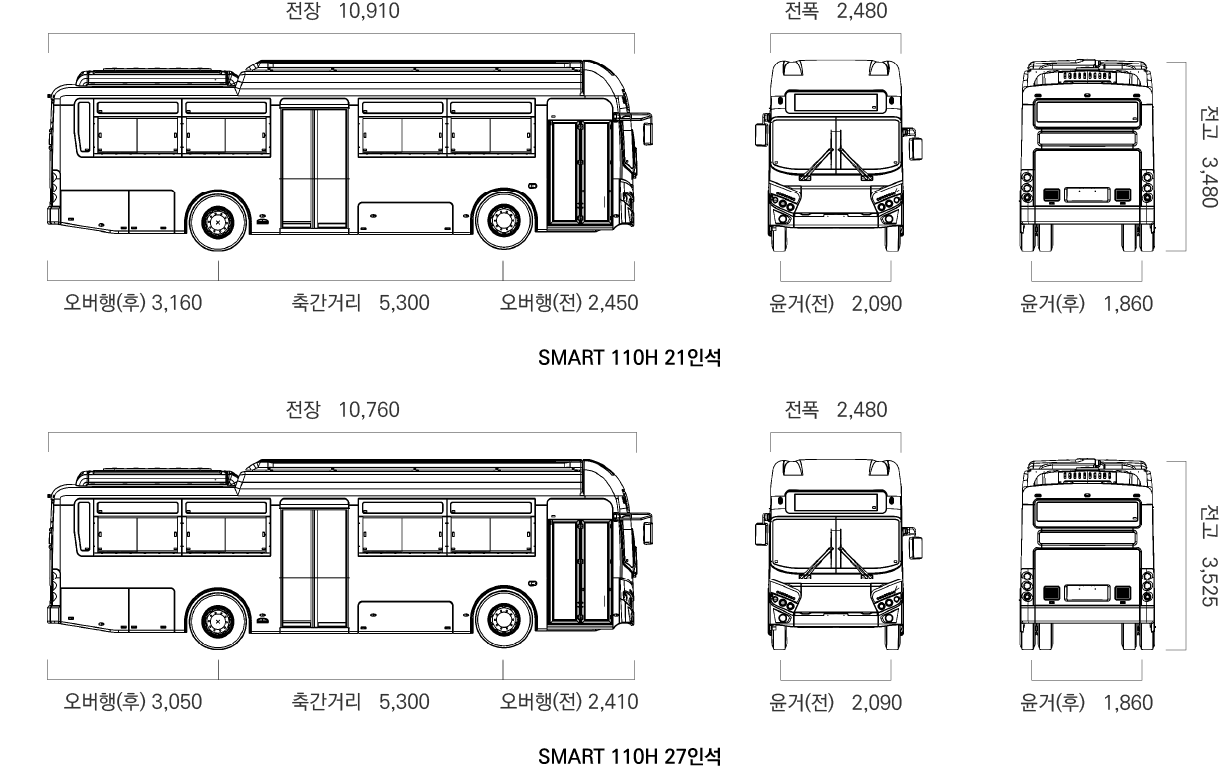

Specification
승차정원(명) |
전장(mm) |
전폭(mm) |
전고(mm) |
오버행(전/후 mm) |
|---|---|---|---|---|
21 + 29 + 01 (1set) |
10,910 |
2,480 |
3,480 |
2,450 / 3,160 |
축거(mm) |
윤거(전/후 mm) |
타이어 |
출력 |
서스펜션 시스템 |
|---|---|---|---|---|
5,300 |
2,090 / 1,860 |
11R22.5-16PR |
320kW / 4,500rpm |
와이드 에어 서스펜션 |
